聊聊铝挤压模具的相关知识点

　　铝挤压模具是用于铝型材挤压成形的关键工具，其设计和制造直接影响产品质量和生产效率。以下是铝挤压模具的主要内容和相关知识点：

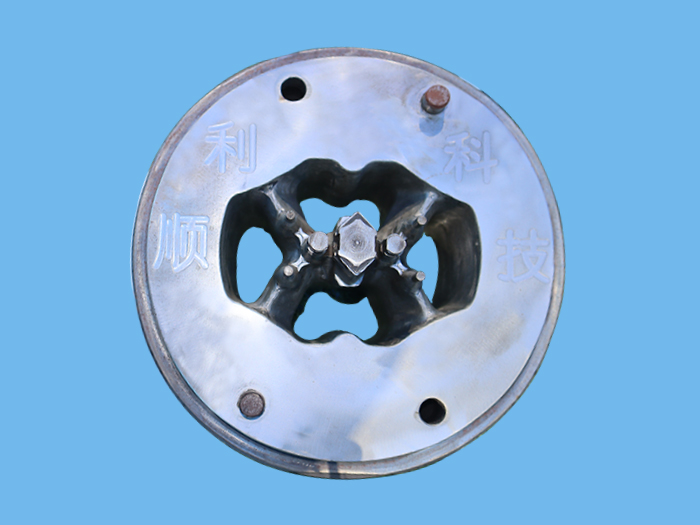

　　1. 模具结构

　　铝挤压模具通常由以下几部分组成：

　　模芯（Die）：决定型材截面形状的核心部分。

　　模套（Housing）：固定模芯并提供支撑。

　　分流孔（Port Hole）：引导铝材流动。

　　焊合室（Welding Chamber）：确保铝材在分流后重新结合。

　　工作带（Bearing）：控制型材尺寸和表面质量。

　　2. 模具材料

　　模具材料需具备高强度、耐热和耐磨性，常用材料包括：

　　H13钢：广泛使用，耐热性和耐磨性良好。

　　SKD61：日本标准，性能与H13类似。

　　其他合金钢：如2344、1.2344等。

　　3. 设计要点

　　分流孔设计：确保铝材均匀流动。

　　工作带长度：影响型材尺寸和表面质量。

　　模具强度：需承受高压和高温。

　　冷却系统：部分模具配备冷却通道以延长寿命。

　　4. 制造工艺

　　加工：CNC加工、电火花加工（EDM）等。

　　热处理：提高硬度和耐磨性。

　　表面处理：如氮化处理，增强表面性能。

　　5. 常见问题

　　模具开裂：因设计或材料问题导致。

　　型材尺寸偏差：工作带设计或磨损引起。

　　表面缺陷：模具表面粗糙或润滑不足造成。

　　6. 维护与保养

　　定期检查：及时修复磨损或损坏。

　　清洁：防止铝屑堆积影响质量。

　　润滑：减少摩擦，延长模具寿命。

　　7. 应用领域

　　铝挤压模具广泛应用于建筑、交通、电子等行业，用于生产门窗、轨道、散热器等型材。

　　8. 发展趋势

　　智能化设计：借助CAD/CAE技术优化设计。

　　新材料应用：提升模具性能。

　　增材制造：3D打印技术用于复杂模具制造。

　　总结

　　铝挤压模具的设计和制造对铝型材生产至关重要，合理的结构设计、材料选择和制造工艺能显著提高产品质量和生产效率。
